APKW-4

APKW-4

Категория: Таванни дифузори и решетки
Таванни дифузори За изтегляне


APKW-4

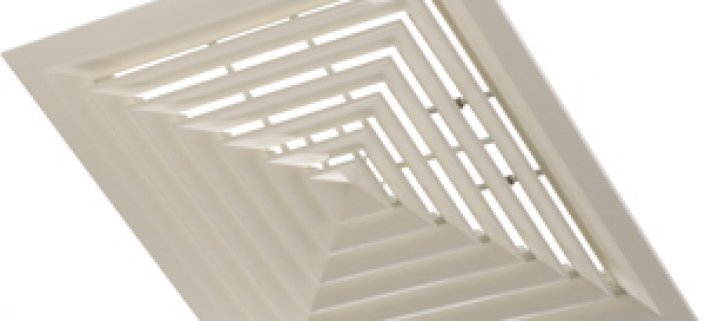

  • Таванен дифузор с четиристранно насочване на въздуха и подвижно ядро

Приложение

  • За смукателни и нагнетателни вентилационни инсталации

Материал

  • Алуминий

Монтаж

  • Монтира се с монтажна траверса към кутията

Аксесоари

  • Регулираща секция, тип DS
  • Присъединителна кутия със странично свързване, тип RES

Проектна спецификация

??copy??
  • Таванен дифузор с четиристранно разпределение с бяло прахово лаково покритие RAL 9010, с подвижно ядро, позволяващо монтаж и ревизия, модел APKW-4

Примерна поръчка

  • APKW-4, 444 + RES + DS



Пояснение:

APKW-4 = тип дифузор

444 = размер на дифузор



Аксесоари (опция):

RES = присъединителна кутия

DS = регулираща секция

Артикули

Артикулен номерМоделРазмер [mm]Qv (Lw≤35 dB(A)) [m³/h]
    A040322294000 APKW-4 294 150x150 180
    A040322369000 APKW-4 369 225x225 350
    A040322444000 APKW-4 444 300x300 600
    A040322519000 APKW-4 519 375x375 900
    A040322595000 APKW-4 595 450x450 1200

Бърза селекция

Qv APKW-4 294 369 444 519 595
LXH 150x150 225x225 300x300 375x375 450x450
Aeff 0.01 0.02 0.04 0.07 0.10
100 Lth 0.50
Ps 4.50
Veff 2.50
Lw 18
160 Lth 0.80 0.50
Ps 12 2.30
Veff 4.10 1.80
Lw 29 13
200 Lth 1 0.70 0.50
Ps 18 3.60 1.10
Veff 5.10 2.30 1.30
Lw 35 18 6
300 Lth 1.50 1 0.70 0.60
Ps 41 8.20 2.60 1.10
Veff 7.60 3.40 1.90 1.20
Lw 45 28 16 7
400 Lth   1.30 1 0.80 0.70
Ps   14 4.60 1.90 0.90
Veff   4.60 2.60 1.60 1.10
Lw   35 24 15 7
500 Lth   1.70 1.20 1 0.80
Ps   23 7.10 2.90 1.40
Veff   5.70 3.20 2 1.40
Lw   41 29 20 13
600 Lth     1.50 1.20 1
Ps     10 4.20 2
Veff     3.80 2.50 1.70
Lw     34 25 17
700 Lth     1.70 1.40 1.20
Ps     14 5.70 2.80
Veff     4.50 2.90 2
Lw     37 28 21
800 Lth     2 1.60 1.30
Ps     18 7.50 3.60
Veff     5.10 3.30 2.30
Lw     41 32 24
900 Lth       1.80 1.50
Ps       9.50 4.60
Veff       3.70 2.60
Lw
