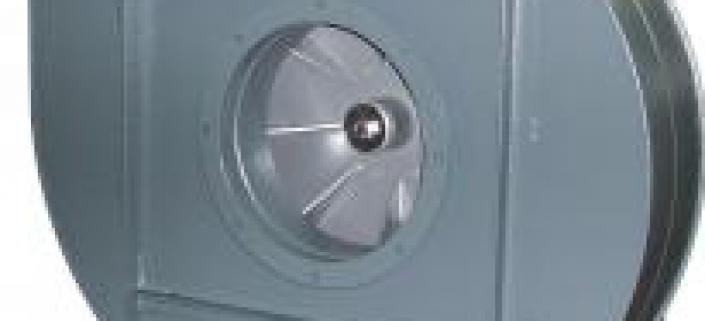

Центробежни вентилатори с изнесен двигател MA

Категория: Центробежни вентиалтори

MA

  • Центробежен вентилатор с изнесен двигател

Приложение

  • Центробежните вентилатори MA са предназначени за пневмотранспорт на чист или леко замърсен въздух със сухи частици от индустриалната промишленост
  • Дебит: 200 - 10 000 m3/h
  • Свободен напор: 800 - 7 000 Pa

Конструкция

  • Стоманен корпус
  • Базова рама от карбонова стомана
  • Импелер с радиални лопатки, динамично и статично балансиран, директно куплиран
  • Мотор - клас на защита: IP55, клас на изолация: F
  • Захранване: трифазен - 400V, 50Hz

Опции

  • Стандартно изпълнение - работна температура до 80°

  • Специално изпълнение (SV) - работна температура до 180°C

  • Взривозащитено изпълнение, съвместимо с директива ATEX94/9CE

Проектна спецификация

  • Едностранно засмукващ центробежен вентилатор с изнесен двигател с импелер с радиални лопатки, модел MA
  Мотор

Мощност
    [kW]

MA 250

 71 M2 0,37

MA 300

 80 M2 0,75

MA 351

 80 M2 1,1

MA 352

 90 S2 1,5

MA 401

 90 L2 2,2

MA 402

 100 L2 3

MA 451

 112 M2 4

MA 452

 132 S2 5,5

MA 501

 132 S2 5,5

MA 502

 132 S2 7,5

MA 551

 160 M2 11

MA 552

 160 M2 15

MA 601

 160 M2 15

MA 602

 160 L2 18,5

MA 603

 180 M2 22

Размери

  A B C D E E5 F G H d d1 d2 n° ø a a b a1 b1 a2 b2
  [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]
MA 250 88 343 375 177 425 417 162 45 245 126 155 182 4 9 96 80 126 112 150 136
MA 300 91 394 445 210 505 492 192 53 290 150 180 206 4 9 116 96 146 128 170 152
MA 351 98 385 517 245 583 573 227 61 335 176 215 242 4 9 130 110 168 148 196 178
MA 352 98 385 517 245 583 573 227 61 335 176 215 242 4 9 130 110 168 148 196 178
MA 401 106 480 587 275 663 651 260 69 380 200 240 266 4 9 150 126 188 164 216 192
MA 402 106 480 587 275 663 651 260 69 380 200 240 266 4 9 150 126 188 164 216 192
MA 451 115 535 660 310 743 725 289 77 425 226 265 292 8 9 170 142 208 180 236 210
MA 452 115 535 660 310 743 725 289 77 425 226 265 292 8 9 170 142 208 180 236 210
MA 501 136 600 730 342 820 801
