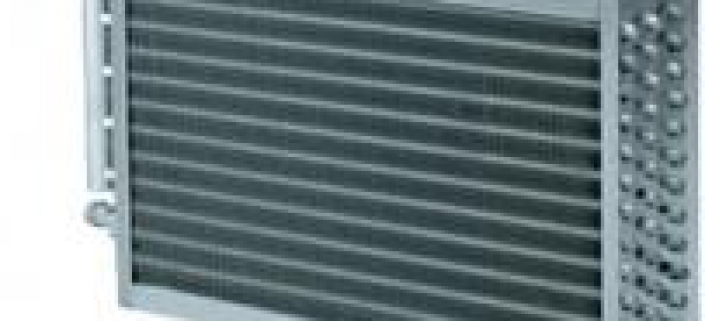

RWW/RWK
RWW - двуредови топлообменници, използват се за отопление
RWK - четириредови топлообменници, използват се за охлаждане и отопление
Приложение
- Използват се във вентилационни и климатични инсталации
Устройство
- Изработени са от Cu/Alu
- Алуминиевите ламели са на разстояние 2.1, 2.5 и 3.2 mm
 |
Размери
|
Типоразмер |
LL | LR | LH | HR | Двуредов топлообменник | Четириредов топлообменник | ||||
| [mm] | [mm] | [mm] | [mm] | TH [mm] | TR [mm] | D [inch] | TH [mm] | TR [mm] | D [inch] | |
|
400/200 |
400 | 460 | 203.1 | 253.1 | 44 | 110 |
1/2 |
88 | 145 |
1/2 |
|
500/250 |
500 | 560 | 254 | 304 | 44 | 110 | 3/4 | 88 | 145 | 3/4 |
|
500/300 |
500 | 560 | 304.7 | 354.7 | 44 | 110 | 3/4 | 88 | 145 | 3/4 |
|
600/300 |
600 | 660 | 304.7 | 354.7 | 44 | 110 | 1 | 88 | 145 |
1 1/4 |
|
600/350 |
600 | 660 | 355.6 | 405.6 | 44 | 110 | 1 | 88 | 145 |
1 1/4 |
|
700/400 |
700 | 760 | 406.3 | 456.3 | 44 | 110 | 1 | 88 | 145 |
1 1/4 |
|
800/500 |
800 | 860 | 508 | 558 | 44 | 110 |
1 1/4 |
88 | 145 |
1 1/4 |
|
1000/500 |
1000 | 1060 | 508 | 558 | 44 | 110 |
1 1/4 |
88 | 145 |
1 1/4 |
|
400/400 |
400 | 460 | 406.3 | 456.3 | 44 | 110 | 3/4 | 88 | 145 | 1 |
|
500/500 |
500 | 560 | 508 | 558 | 44 | 110 | 1 | 88 | 145 |
1 1/4 |
|
600/600 |
600 | 660 | 609.5 | 659.5 | 44 | 110 | 1 | 88 | 145 |
1 1/4 |
|
800/800 |
800 | 860 | 787.4 | 837.4 | 44 | 110 |
1 1/4 |
88 | 145 |
1 1/4 |
|
1000/1000 |
1000 | 1085 | 990.5 | 1060.5 | 66 | 145 |
1 1/4 |
132 | 180 |
1 1/4 |
Технически данни
| Двуредов топлообменник | Режим отопление | Режим охлаждане | ||||||||||
| Типоразмер |
Твх. в-х = -12°С/88% r.H.; Твода = 80/60°С |
Твх. в-х = 33°С/32% r.H.; Твода = 7/12°С |
||||||||||
|
Vв-х |
Qот |
Tизх. в-х |
dPв-х |
Vвода |
dPвода |
Qохл |
Tизх. в-х |
dPв-х |
Vвода |
dPвода |
||
|
[m3/h] |
[kW] | [°C] | [Pa] | [m³/h] | [kPa] | [kW] | [°C] | [Pa] |
[m3/h] |
[kPa] | ||
| RWW 400/200-2 | 750 | 9.3 | 21 | 42 | 0.41 | 7.6 | 2.4 | 23 | 29 | 0.41 | 10 | |
| RWW 500/250-2 | 1200 | 15.2 | 22 | 44 | 0.67 | 24 | 4.2 | 22 | 31 | 0.7 | 35.3 | |
| RWW 500/300-2 | 1500 | 19 | 22 | 47 | 0.83 | 42.3 | 5 | 22 | 33 | 0.9 | 65 | |
| RWW 600/300-2 | 1800 | 23 | 22 | 46 | 0.99 | 20.7 | 6 | 22 | 33 | 1.02 | 29.9 | |
| RWW 600/350-2 | 2100 | 26 | 21 | 46 | 1.15 | 32.3 | 7 | 23 | 32 | 1.23 | 48.7 | |
| RWW 700/400-2 | 3000 | 36 | 21 | 52 | 1.61 | 33.7 | 9 | 23 |
