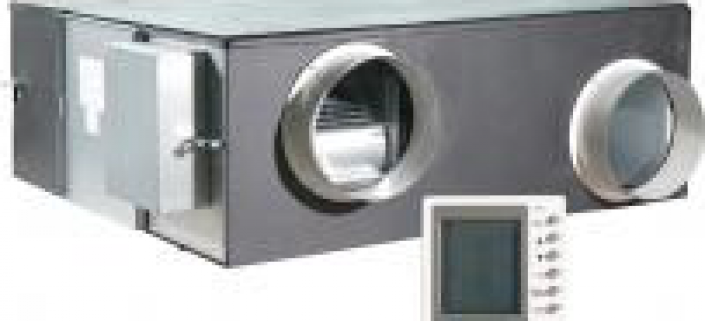

Вентилационно-рекуперативен блок FHBQ

Категория: Рекуперативни блокове и топлообменници

FHBQ

  •

    Проектирани са за контролиране на качеството на въздуха за оптимален комфорт при изграждане на вентилационни системи за магазини, офиси, ресторанти и др.

  • Дебит: 350 - 3000 m3/h

Характеристики

  • Вентилация - подава пресен въздух и извежда от него застоелия с цел подобряване на микроклимата

  • Възстановяване на енергията - вътрешният топлообменник използва топлината от застоелия стаен въздух, за да затопли или охлади постъпващия свеж въздух до температура близка до стайната. Оползотворяване на топлината с ефективност до 88 %

  • Ниско ниво на шум - използва се вентилатор, специално проектиран за тиха работа

  • Вентилация и филтриране на въздуха - вграденият филтър пречиства въздуха от прах и дребни частици

  • Разнообразие от серии и модели - широката продуктова гама осигурява гъвкава употреба в различни сгради и помещения

  • В комплекта е включен контролер за управление (без модел FHBQ D30-M)

Технически данни

FHBQ D3.5-K D5-K D8-K D10-K D15-M D20-M D30-M
Дебит (висок/среден/нисък)

m3/h

 360/260/210 500/380/300 800/600/480 1000/750/600 1500 2000 3000
Външно статично налягане (високо/средно/ниско) Pa 100/80/60 100/80/60 110/85/65 110/85/65 150 150 220
Температурна ефективност

(висока/средна/ниска)

 % 71/73/75 68/70/72 70/72/74 75/77/79 73 71 70
Ефективност на енталпия

Отопляване

 % 65/67/68 62/64/65 63/65/67 66/68/70 65 62 62
(висока/средна/ниска) Охлаждане % 61/63/65 57/59/61 60/62/64 62/64/65 60 58 58
Захранване Ph/V/Hz 1/220-240/50 3/380-415/50
Консумирана мощност W 165 262 400 440 600 950 2800
Шумово ниво dB(A) 37 39 45 46 48 50 54
Размери W x D x H mm 800x879x306 800x879x306 832x1016x380 832x1016x380 1210x1215x452 1210x1215x452 1340x1550x572
Нетно/брутно тегло kg 45/53 45/53 57/67 57/67 100/115 100/115 240/280

Забележки

1. Моделите със захранване 200V са с три скорости на вентилатора, а моделите със захранване 380V са с една скорост

2. Ефективността и ефективността на енталпията са изпитани при следните условия:

(1) Ефективност при охлаждане: температура в помещението: 27°C DB, 20°C WB, температура на въздуха: 35°C DB, 29°C WB

(2) Ефективност при отопление: температура в помещението: 20°C DB, 14°C WB, температура на въздуха: 5°C DB, 2°C WB

3. Шумовото ниво е измерено в съответствие с ISO 5151 - на разстояние 1 m

4. Условия на работа: температура на въздуха 15-50°C, относителна влажност на въздуха: <80% RH

Контролер



1. Дисплей на таймер

2. Дисплей за енергоспестяване

3. Дисплей за задаване ниво на влажност

4. Дисплей на влажност на околната среда

5. Режим на работа (само нагнетяване, само засмукване, нагнетяване и засмукване)

6. Дисплей на скоростта на вентилатора (висока, средна, ниска)

7. Тип (автоматичен, байпас, рекуперация)

8. Дисплей за грешки

9. Дисплей за състояние на филтър

10. Дисплей за режим

11. Бутон за увеличаване на зададеното ниво на влажност

12. Бутон за намаляване на зададеното ниво на влажност

13. Бутон за скорост на вентилатора

14. Бутон за превключване/ресетиране

15. Бутон за таймер

16. Бутон за включване/изключване



Размери

  A A1 B B1 C C1 D E F G H N
  [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]
FHBQ-D3.5-K 879 823 800 852 306 125 90 125 175 136 416 197
FHBQ-D5-K 879 823 800 852 306 125 90 125 175 136 416 197
FHBQ-D8-K 1016 960 832 884 380 165 90 150 230 155 372 246
FHBQ-D10-K 1016 960 832 884 380 165 90 150 230 155 372 246
FHBQ-D15-M 1215 1159 1210 1262 452 200 100 190 277 178 737 297
FHBQ-D20-M 1215 1159 1210 1262 452 200 100 190 277 178 737 297

  L L1 W W1 W2 H H1 A A1 A2 A3 B B1 B2
  [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]
