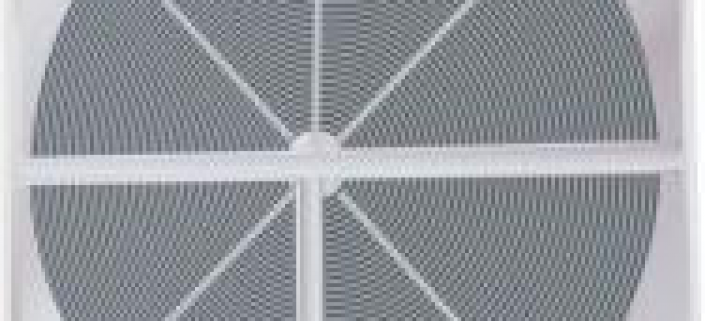

HTX-B
- Ротационни рекуператори "Въздух-Въздух"
Приложение
- Използват се във вентилационни блокове и климатични камери, като оползотворяват отпадната топлина от изхвърляния въздух, водейки до намаляване на експлоатационните разходи
Устройство
- Изработени са от натурален алуминий, алуминий с епоксидно покритие или алуминий с хигроскопична повърхност
- Въртенето на колелото се извършва с нискооборотни двигатели, които се намират в един от ъглите на корпуса на рекуператора
- Препоръчителни обороти на двигателите: за кондензационен ротор 10 RPM, за хигроскопичен ротор 17 RPM
- Работна температура на въздуха:
- Мин.: -40°C
- Макс.: +65°C
 |
Технически данни
| D | CS | CG | Qv | Eff | P | ||
| A | B | C | |||||
| [mm] | [mm] | [mm] | [mm] | [m³/h] | [%] | [Pa] | |
| 500 | 600 | 600 | 265 |
1.5 / 2.0 / 2.5 |
1000 | ≥ 65 | 120 |
| 600 | 700 | 700 | 265 |
1.5 / 2.0 / 2.5 |
1500 | ≥ 65 | 120 |
| 700 | 800 | 800 | 265 |
1.5 / 2.0 / 2.5 |
2000 | ≥ 65 | 120 |
| 800 | 900 | 900 | 265 |
1.5 / 2.0 / 2.5 |
3000 | ≥ 65 | 120 |
| 900 | 1000 | 1000 | 265 |
1.5 / 2.0 / 2.5 |
4000 | ≥ 65 | 120 |
| 1000 | 1100 | 1100 | 265 |
1.5 / 2.0 / 2.5 |
5000 | ≥ 65 | 120 |
| 1100 | 1200 | 1200 | 265 |
1.5 / 2.0 / 2.5 |
6000 | ≥ 65 | 120 |
| 1200 | 1350 | 1350 | 305 |
1.5 / 2.0 / 2.5 |
8000 | ≥ 65 | 120 |
| 1300 | 1450 | 1450 | 305 |
1.5 / 2.0 / 2.5 |
9000 | ≥ 65 | 120 |
| 1400 | 1550 | 1550 | 305 |
1.5 / 2.0 / 2.5 |
10000 | ≥ 65 | 120 |
| 1500 | 1650 | 1650 | 305 |
1.5 / 2.0 / 2.5 |
12000 | ≥ 65 | 120 |
| 1600 | 1750 | 1750 | 305 |
1.5 / 2.0 / 2.5 |
14000 | ≥ 65 | 120 |
| 1700 | 1850 | 1850 | 305 |
1.5 / 2.0 / 2.5 |
16000 | ≥ 65 | 120 |
| 1800 | 1950 | 1950 | 305 |
1.5 / 2.0 / 2.5 |
18000 | ≥ 65 | 120 |
| 1900 | 2050 | 2050 | 305 |
1.5 / 2.0 / 2.5 |
20000 | ≥ 65 | 120 |
| 2000 | 2150 | 2150 | 305 |
1.5 / 2.0 / 2.5 |
22000 | ≥ 65 | 120 |
| 2100 | 2250 | 2250 | 305 |
1.5 / 2.0 / 2.5 |
24000 | ≥ 65 | 120 |
| 2200 | 2350 | 2350 | 305 |
1.5 / 2.0 / 2.5 |
26000 | ≥ 65 | 120 |
| 2300 | 2450 | 2450 | 305 |
1.5 / 2.0 / 2.5 |
28000 | ≥ 65 | 120 |
| 2400 | 2550 | 2550 | 305 |
1.5 / 2.0 / 2.5 |
30000 | ≥ 65 | 120 |
| 2500 | 2650 | 2650 | 305 |
1.5 / 2.0 / 2.5 |
33000 | ≥ 65 | 120 |
Забележки
- CS = корпус
- CG = клетка
- A = дължина
- B = широчина
- C = височина
- D = диаметър
- Qv = дебит
- Eff = ефективност
- P = пад на налягане
- Селекциите са направени при разстояние на клетката 2 mm
- При по-малко разстояние ефективността се увеличава и загубите в топлообменника също се увеличават
- За точно изчисление на рекуперативния топлообменник се използва специализиран софтуер www.heatex.com
