Категория: Стенни и подови решетки
Стоманени стенни решетки За изтегляне

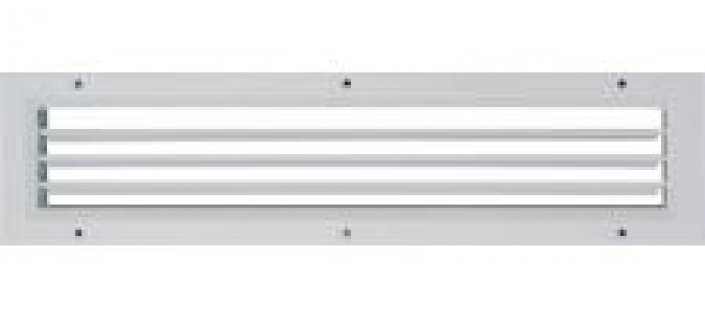

HN

  • Вентилационни решетки с индивидуално настройващи се хоризонтални ламели

Приложение

  • За смукателни и нагнетателни вентилационни системи

Материал

  • Стомана, цвят бял - RAL 9010

Монтаж

  • Монтаж чрез винтове или с помощта на монтажна рамка

Аксесоари

  • Регулираща секция тип RG

  • Присъединителна кутия тип REW

  • Монтажна рамка тип CC

Проектна спецификация

??copy??

  • Вентилационна решетка за стенен монтаж с индивидуално настройващи се хоризонтални и вертикални ламели, бяло прахово лаково покритие, цвят RAL9010, модел HN

Примерна поръчка

  • HN 800 X 200



Пояснение:

HN = тип решетка

800 = дължина (вижте таблицата)

200 = височина (вижте таблицата)

Артикули

Артикулен номерL [mm]H [mm]
    A010271200100 200 100
    A010271200200 200 200
    A010271300100 300 100
    A010271300150 300 150
    A010271300200 300 200
    A010271300300 300 300
    A010271400100 400 100
    A010271400150 400 150
    A010271400200 400 200
    A010271400300 400 300
    A010271400400 400 400
    A010271500100 500 100
    A010271500150 500 150
    A010271500200 500 200
    A010271500300 500 300
    A010271500400 500 400
    A010271600100 600 100
    A010271600150 600 150
    A010271600200 600 200
    A010271600300 600 300
    A010271600400 600 400
    A010271800100 800 100
    A010271800150 800 150
    A010271800200 800 200
    A010271800300 800 300
    A010271800400 800 400
    A010271A00100 1000 100
    A010271A00150 1000 150
    A010271A00200 1000 200
    A010271A00300 1000 300
    A010271A00400 1000 400
    A010271C00100 1200 100
    A010271C00150 1200 150
    A010271C00200 1200 200
    A010271C00300 1200 300
    A010271C00400 1200 400

Бърза селекция

Qv



200x100

300x100

200X150

400x100

300x150

200x200

500x100

600x100

400x150

300x200

800x100

500x150

400x200

1000x100

600x150

500x200

300x300

1200x100

800x150

600x200

400x300

1000x150

800x200

500x300

400x400

1200x150

1000x200

600x300

500x400

1200x200

800x300

600x400

1000x300

800x400

1200x300

1000x400

1200x400
Aeff

0.0098

0.0148

0.0224

0.0262

0.0309

0.0381

0.0474

0.0660

0.0801

0.0970

0.1210

0.1670

0.2004

0.2689
100

Veff

 2.24 1.52 0.96 0.88 0.72 0.56 0.48
Lth 2.86 2.31 1.87 1.76 1.54 1.43 1.32
Ps 2.40 0.80 0.80 0 0 0 0
Lw <20 <20 <20 <20 <20 <20 <20
150

Veff

 3.44 2.24 1.52 1.28 1.04 0.88 0.72

0.48


Lth 4.29 3.41 2.86 2.64

2.42

 2.20 1.98 1.65
Ps 5.60 2.40 0.80 0.80 0.80 0 0 0
Lw 22.50 <20 <20
