Покривни взривозащитени вентилатори с хоризонтално изхвърляне

Категория: Покривни вентилатори

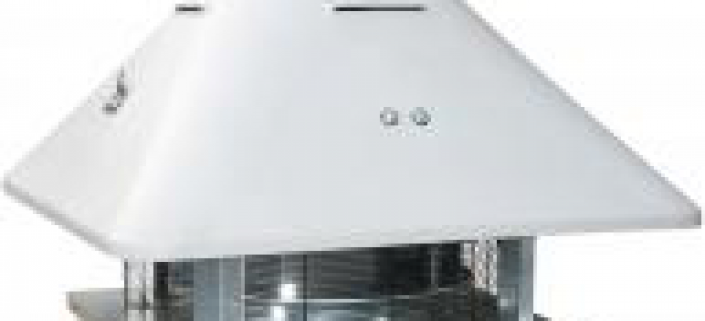

ROOF-CM ATEX

  • Покривни взривозащитени вентилатори с хоризонтално изхвърляне

Приложение

  • Вентилаторите ROOF-CM ATEX се използват за вентилация на обществени и индустриални сгради

Устройство

  • Защитният капак е изработен от техно-полимер
  • Импелер с обърнати назад лопатки, статично и динамично балансиран
  • Директно куплиран трифазен мотор с вградена термична защита
  • Моторът е извън въздушния поток
  • Правоъгълна свързваща основа
  • Взривозащитен вентилатор в съответствие със стандарт ATEX
  • Клас на защита: IP55, клас на изолация: F

Аксесоари

  • Гравитационна клапа GS-RH
  • Защитна решетка RA-RH (при експлоатация на открито)
  • Шумозаглушител SIL-RO

Опции

  • Взривозащитено изпълнение ROOF-CM ATEX II 36 IIB T3

Проектна спецификация

  • Взривозащитен покривен вентилатор с хоризонтално изхвърляне, модел ROOF-CM ATEX

Примерна поръчка

  • ROOF-CM 454 T ATEX



Пояснение:

ROOF-CM 454 T ATEX = вентилатор


Компоненти

1. Скоби за окачване

2. Капак

3. Мотор

4. Скоби на капак

5. Основа на мотор

6. Импелер

7. Защитна решетка

8. Скоби на решетка

9. Основа

10. Защитна решетка (аксесоар / задължителна при експлоатация на открито)



Размери

  A B C ØD E F ØG n°H
  [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [kg]
31 570 490 30 280 360 400 310 3 18
35 670 600 30 290 450 500 330 3 26
40 840 700 30 350 600 650 382 4 28
45 840 730 30 400 600 650 432 4 44
50 1000 840 35 450 710 760 485 5 58
56 1000 880 35 470 710 760 535 5 60
63 1200 980 35 550 870 930 580 6 48
71 1200 1030 35 600 870 930 634 7 109

Технически данни

  4p - 1500 RPM - 3Ph 400V 50Hz
Qv Pm I M Lw
[m3/h] [kW] [A]   [dB(A)]
ROOF-CM 314 T ATEX 1800 0.12 0.4 63 56
ROOF-CM 354 T ATEX 2850 0.25 0.8 71 59
ROOF-CM 404 T ATEX 3950 0.37 1.2 71 63
ROOF-CM 454 T ATEX 5750 0.75 2.0 80 67
ROOF-CM 504 T ATEX 7500 1.10 2.8 90 71

  6p - 1000 RPM - 3Ph 400V 50Hz
Qv Pm I M Lw
[m3/h] [kW] [A]   [dB(A)]
ROOF-CM 316 T ATEX 1450 0.09 0.45 63 47
ROOF-CM 356 T ATEX 2050 0.18 0.7 71 50
ROOF-CM 406 T ATEX 2550 0.18 0.7 71 54
ROOF-CM 456 T ATEX 3500 0.37 1.3 80 58
ROOF-CM 506 T ATEX 5000 0.37 1.3 80 63
ROOF-CM 566 T ATEX 7800 0.75 2.0 90 65
ROOF-CM 636 T ATEX 11000 1.10 3.0 90 66
ROOF-CM 716 T ATEX 16000 2.20 5.0 112 71

  8p - 750 RPM - 3Ph 400V 50Hz
Qv Pm I M Lw
[m3/h] [kW] [A]   [dB(A)]
ROOF-CM 408 T ATEX 1950 0.08 0.5 71 48
ROOF-CM 458 T ATEX 2350 0.18 0.8 80 54
ROOF-CM 508 T ATEX 4000 0.25 1.1 80 55
ROOF-CM 568 T ATEX 5550 0.37 1.4 90 56
ROOF-CM 638 T ATEX 7900 0.55 2.0 90 59
ROOF-CM 718 T ATEX 12000 0.75 2.3 100 63
  • Qv - дебит
  • Pm - мощност
  • I - ток
  • M - мотор
  • Lw - шумово ниво
