Категория: Покривни въздухозаборници

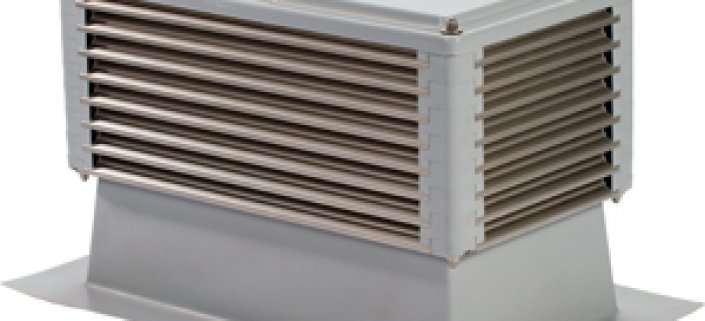

Покривни въздухозаборници от неръждаема стомана За изтегляне


DPB

  • Покривен въздухозаборник от неръждаема стомана и полиестер

Приложение

  • Използват се за изхвърляне или нагнетяване на въздуха във вентилационни системи

Материал

  • Корпус от усилен полиестер, цвят сив - RAL7001

  • Ламели от неръждаема стомана (316)

Монтаж

  • За монтиране върху равни покриви и с покрив за устойчивост на външни атмосферни влияния

Аксесоари

  • Регулираща секция тип DV

Проектна спецификация

??copy??

  • Покривен въздухозаборник с корпус от усилен полиестер и ламели от неръждаема стомана (316), модел DPB

Примерна поръчка

  • DPB 2



Пояснение:

DPB = тип въздухозаборник

2 = размер според таблицата

Артикули

Артикулен номерМоделL Отвор [mm]H Отвор [mm]
    A090201001000 DPB 1 400 400
    A090201002000 DPB 2 400 750
    A090201003000 DPB 3 550 550
    A090201004000 DPB 4 550 1075
    A090201005000 DPB 5 750 750
    A090201006000 DPB 6 750 1075
    A090201007000 DPB 7 1075 1075

Бърза селекция



Aeff

Aeff %

 in out

Veff

 Qv Ps

Veff

 Qv Ps
DPB 1

0.18

36%

2

1350

14

3.50

2300

36

DPB 2

0.39

44%

2

3000

15

3.40

4800

35
DPB 3

0.42

48%

2

3000

14

3.20

4800

32
DPB 4

0.79

48%

2

5800

14

3.20

9150

31
DPB 5

0.79

48%

2

5800

14

3.20

9150

31
DPB 6

1.14

53%

2

8300

14

3.30

13500

33
DPB 7

1.55

54%

2.15

12000

16

3.40

19000

36

Данните са измерени при:

  • in/out = смукателен/нагнетателен режим
  • Aeff = светло сечение в m²
  • Aeff % = светло сечение като % от цялата площ
  • Veff = ефективна скорост в m/s
  • Qv = дебит в m³/h
  • Ps = пад на налягане в Pa

Размери

  A [mm] B [mm] C [mm] D [mm] E [mm] F [mm] G [mm] H [mm] K [mm] L [mm] m [kg]
DPB 1 400 400 450 450 620 620 280 470 350 350 11
DPB 2 400 750 450 800 620 980 360 550 350 700 17
DPB 3 550 550 600 600 780 780 360 550 500 500 17
DPB 4 550 1075 600 1125 780 1300 480 670 500 1025 28
DPB 5 750 750 800 800 980 980 520 710 700 700 28
DPB 6 750 1075 800 1125 980 1300 560 750 700 1025 34
DPB 7 1075 1075 1125 1125 1300 1300 640 830 1025 1025 47
