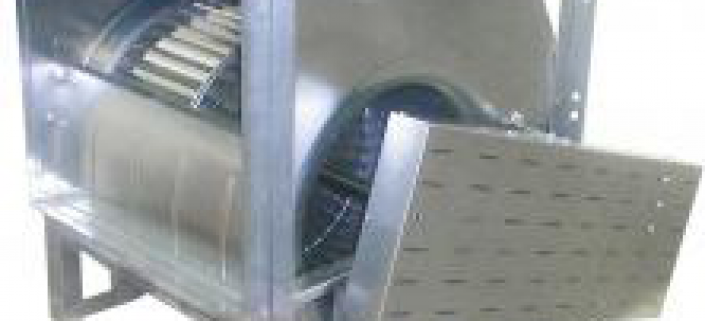

Двойнозасмукващ центробежен вентилатор

Категория: Центробежни вентиалтори

DAP

  • Двойнозасмукващи центробежни вентилатори с ремъчна предавка

Приложение

  • Използват се за общообменни, смукателни и нагнетателни вентилационни системи на индустриални и офисни сгради. Не се използват за транспортиране на запрашен въздух

Конструкция

  • Корпусът е изработен от поцинкована стомана
  • Двойнозасмукващ вентилатор с ремъчна предавка с импелер с напред обърнати лопатки
  • Клас на изолация: F
  • Клас на защита: IP55
  • Захранване: трифазен 400V, 50Hz
  • Вградена термична защита

Опции

  • DAP
  • DAP-R/DAP-RC
  • DAP-RE

Проектна спецификация

??copy??
  • Двойно засмукващ центробежен вентилатор с двигател с ремъчна предавка, модел DAP

Примерна поръчка

  • DAP-RE 20/20 900 min-1 5kW



Пояснение:

DAP-RE 20/20 = вентилатор

900 min-1 = 900 обороти

5 kW = мощност


Размери

  A B C D E F G H J K L M
  [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]
DAP 7/7 328 222 180 307 146 18 227 232 259 330 480* 340*
DAP 9/9 395 260 218 380 184 67 297 300 327 420 525* 435*
DAP 10/10 448 289 247 422 201 67 339 333 360 460 585* 445*
DAP 12/12 530 341 293 493 229 67 407 396 423 536 625* 540*
DAP 15/15 624 403 313 573 267 64 494 473 500 615 770* 675*
DAP 18/18 753 479 418 685 314 36 608 556 583 692 850* 750*
DAP-R/DAP-RC 15/15 628 403 6 343 41 267 895 541 30 473 - -
DAP-R/DAP-RC 18/18 755 479 6 418 38 314 1084 644 40 556 - -
DAP-RE 20/20 1027 630 50 60 526 50 361 1120 730 50 630 -
DAP-RE 22/22 1118 700 50 60 580 55.5 397 1260 795 50 695 -
DAP-RE 25/25 1253 800 50 60 651 55.5 436 1392 906 50 796 -
DAP-RE 30/28 1470 945 50 60 759 55 512 1693 970 50 870 -

Забележки

  • * Данните са приблизителни. Реалната стойност ще зависи от позицията и типа на двигателя

Работни характеристики



Работни характеристики



Работни характеристики

Допълнения

  • dap
    pdf | 1.48 MB | 1001 резултата
