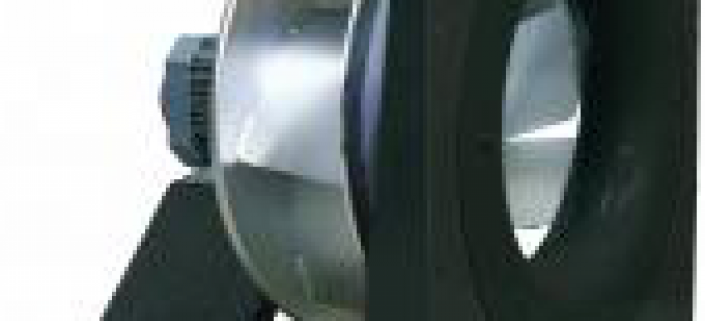

Центробежен (PLUG) вентилатор

Категория: Центробежни вентиалтори

BPFM

  • Центробежен вентилатор с изнесен двигател с ефективност до 75%
  • Нискошумов
  • Предлага се в директно куплирано изпълнение за вграждане в климатични блокове
  • Моторите са стандартни трифазни високоефективни с PTC

Приложение

  • Дебит: до 70 000 m3/h
  • Свободен напор: до 2 800 Pa

Конструкция

  • Стоманен корпус, базова рама от стомана
  • Високопроизводителен импелер с обърнати назад лопатки, въртене CW/RD
  • Възможност за монтиране на измервателно устройство на смукателния отвор
  • Трифазен мотор
    • Клас на защита: IP55 с PTC термистор
    • Изход: 0.55 до 37 kW
    • Рамки: 71 до 250M/L
    • Захранване: 220-240/380-415V (за модели до 100L) и 380-415/660V (за модели над 112M)
    • Клас на изолация: F
    • Възможност за работа с инвертор
  • Моторът е в съответствие с EEF1 или с вграден честотен инвертор VFD при поръчка
  • Специално антикорозинно покритие при поръчка
  • Само хоризонтален монтаж

Аксесоари

  • Защитна решетка
  • Гъвкав конектор
  • Антивибрационна стойка
  • Електрически ключ за включване/изключване
  • Сензори за налягане и дебит

Проектна спецификация

  • Центробежен вентилатор с едностранно засмукване и импелер с назад обърнати лопатки, модел BPFM
Мотор Мощност Полюси Скорост Ток

Скоростmax

 Честота Тегло
[kW]

[min-1]

 [A]

[min-1]

 [Hz] [kg]
BPFM 280-2T-01 0.55 2 2800 1.36 2780 50 20
BPFM 280-2T-02 0.75 2 2855 1.73 3050 53 20
BPFM 280-2T-03 1.1 2 2845 2.40 3500 62 22
BPFM 280-2T-04 1.5 2 2860 3.25 3900 68 24
BPFM 280-2T-05 2.2 2 2880 4.55 4400 76 27
BPFM 280-2T-06 3 2 2890 6.10 4850 84 32
BPMF 315-2T-03 1.1 2 2845 2.40 2900 51 23
BPMF 315-2T-04 1.5 2 2860 3.25 3200 56 25
BPMF 315-2T-05 2.2 2 2880 4.55 3650 63 28
BPMF 315-2T-06 3 2 2890 6.10 4000 69 34
BPMF 315-2T-07 4 2 2905 7.80 4300 74 38
BPFM 355-4T-03 1.1 4 1415 2.55 2350 83 29
BPFM 355-4T-04 1.5 4 1420 3.40 2580 91 32
BPFM 355-2T-05 2.2 2 2880 4.55 2950 51 32
BPFM 355-2T-06 3 2 2890 6.10 3300 57 38
BPFM 355-2T-07 4 2 2905 7.80 3600 62 42
BPFM 400-4T-03 1.1 4 1415 2.55 1900 67 33
BPFM 400-4T-04 1.5 4 1420 3.4 2140 75 36
BPFM 400-4T-05 2.2 4 1420 4.70 2400 85 39
BPFM 400-4T-06 3 4 1420 6.40 2700 95 43
BPFM 400-2T-07 4 2 2905 7.80 2960 51 46
BPFM 400-2T-08 5.5 2 2905 7.80 3280 56 60
BPFM 450-4T-03 1.1 4 1415 2.55 1550 55 45
BPFM 450-4T-04 1.5 4 1420 3.40 1730 61 48
BPFM 450-4T-05 2.2 4 1420 4.70 2000 70 51
BPFM 450-4T-06 3 4 1420 6.40 2200 77 55
BPFM 450-4T-07 4 4 1440 8.20 2440 85 60
BPFM 450-4T-08 5.5 4 1455 11.40 2700 93 72
BPFM 450-4T-09 7.5 2 2930 13.80 3000 51 74
BPFM 500-4T-04 1.5 4 1420 3.40 1450 51 54
BPFM 500-4T-05 2.2 4 1420 4.70 1640 58 57
BPFM 500-4T-06 3 4 1420 6.40 1800 63 61
BPFM 500-4T-07 4 4 1440 8.20 2000 69 66

Допълнения

  • bpfm
    pdf | 2.13 MB | 1008 резултата
