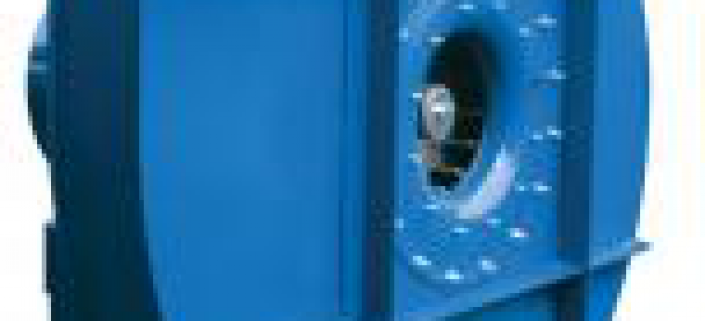

Центробежен вентилатор с изнесен двигател VC

Категория: Центробежни вентиалтори

VC

  • Центробежен вентилатор с изнесен двигател

Приложение

  • Центробежните вентилатори VC са предназначени за пневмотранспорт на чист или замърсен въздух, системи за изсушаване. Частично приложими са в леярни и химическата промишленост
  • Дебит: 250 - 6 200 m3/h
  • Свободен напор: 4 200 - 25 000 Pa

Конструкция

  • Стоманен корпус, базова рама от карбонова стомана
  • Импелер с обърнати назад лопатки, динамично и статично балансиран, директно куплиран двигател или двигател с ремъчна предавка
  • Асинхронен мотор
  • Клас на защита: IP55
  • Клас на изолация: F
  • Захранване: трифазен 400V 50Hz

Опции

  • Стандартно изпълнение - работна температура до 60°

  • Специално изпълнение (SV) - работна температура до 180°C

  • Взривозащитено изпълнение, съвместимо с директива ATEX94/9CE

Проектна спецификация

  • Центробежен вентилатор с едностранно засмукване, изнесен двигател и импелер с назад обърнати лопатки, модел VC

Примерна поръчка

  • VC 500/N2 /400V



Пояснение:

VC 500/N2 = вентилатор

400V = трифазно захранване

  Мотор Мощност Скорост Звуково ниво
    [kW]

[min-1]

 [dB(A)]
VC 500/N2 80 B2 1,1 2840 74
VC 560/N2 90 S2 1,5 2840 77
VC 560/N2 90 L2 2,2 2850 77
VC 630/N2RI 90 L2 2,2 2850 78
VC 630/N2RI 100 LA2 3 2900 80
VC 630/N2 100 LA2 3 2900 81
VC 630/N2 112 M2 4 2910 81
VC 710/N2RI 112 M2 4 2890 86
VC 710/N2RI 132 SA2 5,5 2890 86
VC 710/N2 132 SA2 5,5 2890 86
VC 710/N2 132 SB2 7,5 2890 87
VC 800/N2RI 132 SB2 7,5 2890 87
VC 800/N2RI 132 MB2 9,2 2935 87
VC 800/N2 132 MB2 9,2 2935 88
VC 800/N2 160 MA2 11 2920 88
VC 900/N2RI 160 MA2 11 2920 90
VC 900/N2RI 160 MB2 15 2920 90
VC 900/N2 160 MB2 15 2925 91
VC 900/N2 160 L2 18,5 2925 91
VC 1000/N2RI 180 M2 22 2930 92
VC 1000/N2 180 M2 22 2930 93
VC 1000/N2 200 LA2 30 2945 93
VC 1120/N2RI 225 M2 45 2960 94
VC 1120/N2 225 M2 45 2960 95
VC 1120/N2 250 M2 55 2960 95


Размери

  A B C D E F G H H1 H2 d d1 d2 n° ø a b a1 b1 a2
  [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]
VC 500/N2 48 340 715 335 795 347 41 450 450 450 145 182 215 8 8 105 76 139 110 165
VC 560/N2 52 385 805 375 890 393 46 500 500 500 165 200 235 8 8 117 85 151 119 177
VC 560/N2 52 385 805 375 890 393 46 500 500 500 165 200 235 8 8 117 85 151 119 177
VC 630/N2RI 58 395 910 425 1000 443 53 560 560 560 185 219 250 8 8 131 95 165 129 191
VC 630/N2RI 58 465 910 425

Допълнения

  • vc
    pdf | 452.78 KB | 962 резултата
