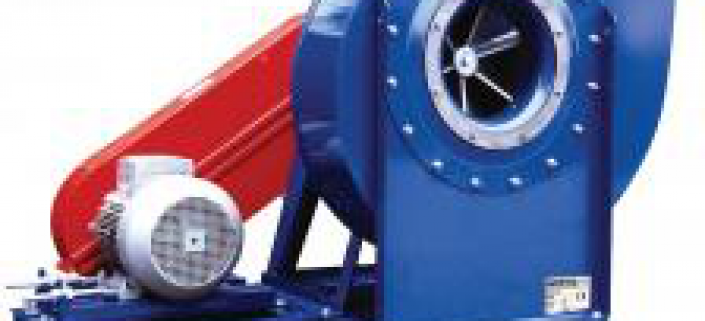

Центробежен вентилатор с изнесен двигател ZC

Категория: Центробежни вентиалтори

ZC

  • Центробежен вентилатор с изнесен двигател

Приложение

  • Центробежните вентилатори ZC са предназначени за пневмотранспорт на чист или замърсен въздух, твърди материали, примесени във въздуха, дървесни стърготини и трески, частично приложими за пренос на влакнести материали, които биха задръстили импелер с назад обърнати лопатки с нормална конструкция
  • Дебит: 1 250 - 60 000 m3/h
  • Свободен напор: 900 - 5 000 Pa

Конструкция

  • Стоманен корпус, базова рама от стомана
  • Импелер с отворени лопатки, динамично и статично балансиран, директно куплиран двигател или двигател с ремъчна предавка
  • Асинхронен мотор
  • Клас на защита: IP55
  • Клас на изолация: F
  • Захранване: трифазен 400V 50Hz

Опции

  • Стандартно изпълнение - работна температура до 60°

  • Специално изпълнение (SV) - работна температура до 300°C / 450°C, неръждаема стомана

  • Взривозащитено изпълнение, съвместимо с директива ATEX94/9CE

Проектна спецификация

  • Центробежен вентилатор с изнесен двигател и импелер с отворени лопатки, модел ZC

Примерна поръчка

  • ZC 500/2 /400V



Пояснение:

ZC 500/2 = вентилатор

400V = трифазно захранване

  Мотор Мощност Скорост Звуково ниво
    [kW]

[min-1]

 [dB(A)]
ZC 400/2R1 112 M2 4 2910 85
ZC 400/2R2 132 SA2 5,5 2890 85
ZC 400/2 132 SB2 7,5 2890 86
ZC 450/2R1 132 SB2 7,5 2890 87
ZC 450/2 160 MA2 11 2920 88
ZC 500/2R1 160 MA2 11 2920 90
ZC 500/2R1 160 MB2 15 2925 91
ZC 500/2 180 M2 22 2925 93
ZC 560/2R1 180 M2 22 2930 94
ZC 560/2 200 LA2 30 2945 95
ZC 560/4 112 M4 4 1425 81
ZC 630/4R1 132 SA4 5,5 1440 82
ZC 630/4 132 MB4 9,2 1460 83
ZC 710/4R1 160 M4 11 1455 86
ZC 710/4 180 M4 18,5 1460 87
ZC 800/4R1 180 L4 22 1465 88
ZC 800/4 200 L4 30 1470 90
ZC 900/4R1 200 L4 30 1470 91
ZC 900/4 225 M4 45 1475 92


Размери

  A B C D E F G H H1 H2 d d1 d2 n° ø a b a1 b1 a2
  [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]
ZC 400/2R1 105 560 655 285 815 319 95 500 285 500 255 292 325 8 10 258 185 292 219 328
ZC 400/2R2 105 622 655 285 815 319 95 500 285 500 255 292 325 8 10 258 185 292 219 328
ZC 400/2 105 622 655 285 815 319 95 500 285 500 255 292 325 8 10 258 185 292 219 328
ZC 450/2R1 115 648 735 320 915 357 106 560 320 560 285 332 365 8 10 288 205 332 249 368
ZC 450/2 115 783 735 320 915 357 106 560 320 560 285 332 365 8 10 288 205 332 249 368
ZC 500/2R1 127 807 832 360 1000 396 118 600 360 600 320 366 400

Допълнения

  • zc
    pdf | 1.72 MB | 942 резултата
