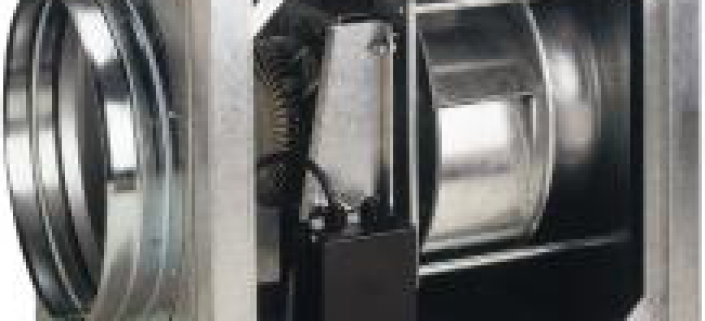

Вентилационен бокс с центробежен вентилатор UMP

Категория: Центробежни вентиалтори

UPM

  • Вентилационни боксове с центробежни вентилатори

Приложение

  • Използват се за общообменни, смукателни и нагнетателни вентилационни системи на индустриални и офисни сгради

Конструкция

  • Корпусът е изработен от стоманени профили и двойни панели с вътрешна звукоизолация
  • Импелер с назад обърнати лопатки, директно куплиран към двигателя в съответствие с UNE-20113 и CEI-34-1
  • Всички модели са с кръгли входящи и изходящи фланци съвместими със заводските стандарти за диаметър на въздуховоди
  • Клас на изолация: F
  • Клас на защита: IP55
  • Захранване:
    • монофазен, 230V, 50Hz
    • трифазен, 400V, 50Hz
  • Вградена термична защита

Проектна спецификация

  • Вентилационен бокс с центробежен вентилатор с директно куплиран двигател, модел UPM

Примерна поръчка

  • UPM/4-700-200



Пояснение:

UPM/4-700-200 = вентилатор


Размери

  A B C Ø D E
  [mm] [mm] [mm] [mm] [mm]
UPM/4-700/200 400 270 530 200 65
UPM/4-1200/250 450 320 580 250 65
UPM/4-1500/250 500 370 630 250 65
UPM/4-2600/355 550 390 680 355 65
UPM/4-3800/355 650 490 780 355 65
UPM/4-5600/400 800 640 930 400 65

  A B C E L M Q Ø Bi Ø Ba Fi Fa
  [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]
UPM/4-560 860 860 860 55 970 940 1020 500 500 430 430
UPM/6-560 860 860 860 55 970 940 1020 500 500 430 430
UPM/6-630 920 920 920 55 1030 1000 1080 630 630 460 460
UPM/6-710 980 980 980 55 1090 1060 1140 630 630 490 490
UPM/6-800 1037 1037 1037 55 1147 1117 1197 710 710 518,5 518,5

Работни характеристики



Работни характеристики

Допълнения

  • upm-
    pdf | 382.41 KB | 908 резултата
