HF D

Категория: Вентилатори за агресивни газове

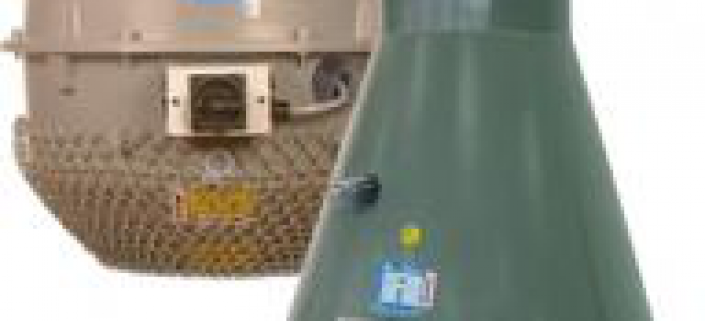

HF D

Покривни центробежни вентилатори за агресивни газове

Приложение

  • Центробежните вентилатори HF D са предназначени за пренасяне на въздух, примесен с агресивни газове. Вентилаторите са с вертикално изхвърляне на струята, могат да се монтират и в хоризонтално положение, за да работят като канален вентилатор.

Корпус

  • Корпусът е от твърд труднозапалим полиетилен (PEs), RAL 7036.



Импелер

  • Импелерът е изработен от полипропилен (PPs), трудно горим, с обърнати назад лопатки, статично и динамично балансиран по норми Q 6.3 в съответствие с VDI 2056.

Мотор

  • Асинхронен тип B5
  • Клас на защита: IP55
  • Клас на изолация: F
  • Захранване: 230V 1ph или 400V 3ph 50hz

Аксесоари

  • Roof soquets
  • Възвратни клапи
  • Честотни инвертори

Опции

  • 2-скоростни мотори
  • ATEX мотори
  • Мотори с PTC за регулиране на обороти
  • Стандартно изпълнение - работна температура до 70°CcPriceText



  • Взривозащитено изпълнение, съвместимо с директива ATEX94/9CE

Примерна поръчка

  • HF D 160-17D 400V 1450rpm



Пояснение:

HF D = тип вентилатор

17 = тип импелер

D = директно задвижване

400V = захранване

1450rpm = обороти

Артикули

Артикулен номерДиаметър [mm]ТипЗахранване [V]
    I050201110420 110 17D 1 x 230
    I050201110440 110 17D 3 x 400
    I050201160420 160 17D 1 x 230
    I050201160440 160 17D 3 x 400
    I050201200420 200 17D 1 x 230
    I050201200440 200 17D 3 x 400
    I050201250420 250 15D 1 x 230
    I050201250440 250 15D 3 x 400
    I050201315420 315 15D 1 x 230
    I050201315440 315 15D 3 x 400

Селекция



Селекция



Селекция



Технически данни

Модел Напрежение Скорост Мощност Ток Шумово ниво на 3 m [dB(A)]
  [V] [rpm] [KW] [A] Във въздуховод На открито
HF D110 1x230 1400 0.18 1.70 51 43
HF D160 1x230 1400 0.25 2.10 55 47
HF D200 1x230 1400 0.25 2.10 59 51
HF D250 1x230 1400 0.25 2.10 63 55
HF D315 1x230 1400 1.50 1.50 80 70
HF D110 3x400 1400 0.18 0.71 51 43
HF D160 3x400 1400 0.25 0.82 55 47
HF D200 3x400 1400 0.25 0.82 59 51
HF D250 3x400 1400 0.25 0.82 63 55
HF D315 3x400 1400 1.50 3.60 80 70


Размери



A [mm]

B [mm]

 C [mm]

ШE [mm]

 ØF [mm]

n x ШG [mm]

Kg
HF D110-17D 195 256 27 170 416 8 x 9 7.50

HF D160-17D

 243 311 27 230 501 8 x 9 17
HF D200-17D 284 348 38 270 578 8 x 9 23

HF D250-15D

 282 330 38 320 626 12 x 9 40

HF D315-15D

 325 412 42 395 803 12 x 9 48

Допълнения

  • hf d
    pdf | 346.46 KB | 918 резултата
