Diffuser

Категория: Аксиални вентиалтори

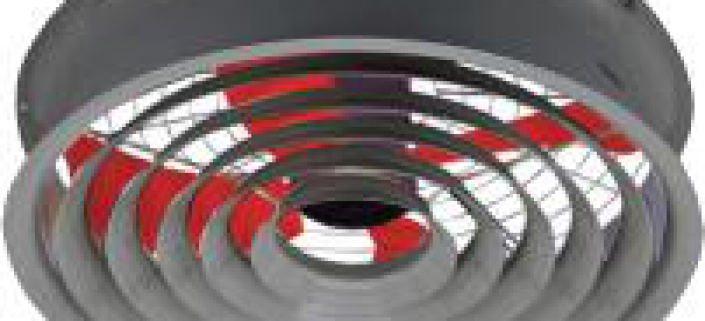

Diffuser

  • Дестратификационни осови вентилатори

Приложение

  • Вентилаторите се използват за дестратификация на въздуха в средни и големи индустриални и обществени сгради: фабрики, складове, животновъдни ферми, спортни зали и навсякъде, където е нужно отстраняване на напластяването на топъл въздух във високата част на помещението, водещ до дискомфорт и по-висок разход на енергия
  • Вентилаторите смесват въздуха, така че той да има постоянна температура на каквато и да е височина. През зимните месеци топлият въздух се изкачва нагоре и води до загуби на топлина през покривната повърхност и прозорците. В отоплявана индустриална сграда е възможно да бъде измерена разлика от 15°C между пода и тавана. По тази причина е нужно голямо количество енергия, за да бъде гарантирана задоволителна температура на пода

Устройство

  • Пръстеновиден корпус, с двоен заоблен конус, снабден с вериги и захващащи скоби
  • Стоманена защитна решетка на входа, произведена съгласно стандарта UNI EN 294
  • Импелер с лопатки от алуминий или пластмаса, статично и динамично балансирани според стандарта UNI ISO 1940
  • Двигател:
    • Mонофазен - 230V, 50Hz (80 M)
    • Tрифазен - 400V, 50Hz (80 T)
  • Клас на защита: IP55
  • Клас на изолация: F
  • Вградена термична защита

Опции

  • Стандартно изпълнение, работна температура: -25°C / +50°C
  • Взривозащитено изпълнение, съвместимо с директива ATEX94/9/CE

Проектна спецификация

  • Осови вентилатори за дестратификация на средни и големи индустриални, търговски и спортни сгради, модел Diffuser

Примерна поръчка

  • Diffuser 80 T



Пояснение:

Diffuser = тип вентилатор

T = трифазен (M = монофазен)

  Qv RPM P I
  [m3/h] [min-1] [kW] [A]
80 M 9000 450 0.14 2.3
80 T 10500 530 0.12 0.7


Звуково ниво

80 М 80 T
RPM Lp RPM Lp
[min-1] [dB(A)] [min-1] [dB(A)]
450 54 530 59
310 46 400 51
220 40 260 43

Забележки

  • Lp = Шумово ниво

Монтаж




Монтаж

  • Добрата инсталация предвижда покриването на цялата подова настилка с един Diffuser за всеки 200-250 m2, като се внимава да не се припокриват вентилираните зони. Максимална височина на монтаж: 6-7 метра от нивото на пода. Препоръчва се DF800 да се инсталира с автоматичен панел или с регулатор на оборотите с (или без) термостат и датчик

Принципи на работа



Забележки

** - Температура на въздуха при работещ (и спрял) вентилатор

Допълнения

  • diffuser
    pdf | 332.68 KB | 1184 резултата
