VCR-T ATEX

Категория: Канални вентилатори
Производител: 2 VV show products

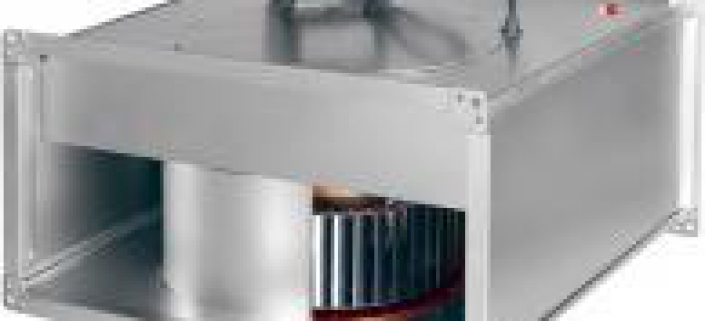

VCR-T ATEX

  • Центробежен взривозащитен канален вентилатор

Приложение

  • Проектирани са за смукателни инсталации във взривоопасни среди и избягване на експлозии при присъствие на запалителни газове
  • Подходящи са за хоризонтален и вертикален монтаж
  • Използват се за вентилация на помещения с акумулатори, котелни, петролни производства, лаборатории и др.

Устройство

  • Произведени са от галванизирана стомана
  • Отвор за ревизия, чийто капак може да бъде свален, за да се осигури лесен достъп до двигателя/импелера
  • Искронеобразуващ импелер, с обърнати напред лопатки, статично и динамично балансиран
  • Електрически двигател: 230V/400V, 50Hz, трифазен, взривозащитен съгласно ATEX Directive:
    • Повишена сигурност II2G ExeIIT3 Gb
    • EC-тип сертификат nr. LOM 11ATEX2026 X.87/379; EN 50014; EN 50019
  • IP55

Проектна спецификация

??copy??
  • Правоъгълен взривозащитен канален вентилатор, модел VCR-T ATEX

Примерна поръчка

  • VCR-T/4-225 ATEX



Пояснение:

VCR-T = тип вентилатор

225-4 = канален вентилатор 500/250

Работни характеристики

Технически данни

Модел Номинални Скорост Макс. Макс. Макс. Звуково налягане Тегло
  размери на   консумирана консумиран дебит
  въздуховоди   мощност ток
        [A]   [dB[A]]
  [mm] [rpm] [W] 230V 400V [m3/h] Inlet Outlet [kg]
VCR-T/4-225 ATEX 500 x 250 1200 565 1.7 1.0 1720 62 66 20
VCR-T/4-250 ATEX 500 x 300 1240 1150 3.3 1.9 2610 67 70 25
VCR-T/4-285 ATEX 600 x 300 1200 1430 4.0 2.3 3260 67 72 32
VCR-T/4-315 ATEX 600 x 350 1370 2300 8.5 4.9 4000 72 77 42

Шумово ниво

VCR-T/4-225 ATEX Звуково ниво при честота:
63 Hz 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz LwA
Вход A 51 63 66 71 72 69 64 55 76
B 48 60 63 68 69 66 61 52 73
C 43 55 58 63 64 61 56 47 68
Изход A 48 63 66 72 77 74 72 65 81
B 45 60 63 69 74 71 69 62 78
C 41 56 59 65 70 67 65 58 74
Излъчване A 51 56 57 59 62 62 57 47 68
B 48 53 54 56 59 59 54 44 65
C 43 48 49 51 54 54 49 39 60

VCR-T/4-250 ATEX Звуково ниво при честота:
63 Hz 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz LwA
Вход A 56 68 70 75 76 75 70 61 81
B 53 65 67 72 73 72 67 58 78
C 49 61 63 68 69 68 63 54 74
Изход A 52 67 69 77 80 79 76 69 85
B 50 65 67 75 78 77 74 67 83
C 47 62 64 72 75 74 71 64 80
Излъчване A 56 61 61 64 65 64 60 51 71
B 53 58 58 61 62 61 57 48 68
C 49 54 54 57 58 57 53 44 64

VCR-T/4-285 ATEX Звуково ниво при честота:
63 Hz 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz LwA
Вход A 57 69 71 75 76 76 72 67 82
B 58 70 72 76 77 77 73 68 83
C 53 65 67 71 72 72 68 63 78
Изход A 54 69 71 80 82 81 78 71 87
B 55 70 72 81 83 82 79 72 88
C 51 66 68 77 79 78 75 68 84
Излъчване A 57 64 64 65 61 61 59 56 71
B 58 65 65 66 62 62 60 57 72
C 53 60 60 61 57 57 55 52 67

VCR-T/4-315 ATEX Звуково ниво при честота:
63 Hz 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz LwA
Вход A 62 74 76 80 81 81 77 72 87
B 59 71 73 77 78 78 74 69 84
C 53 65 67 71 72 72 68 63 78
Изход A 59 74 76 85 87 86 83 76 92
B 56 71 73 82 84 83 80 73 89
C 51 66 68 77 79 78 75 68 84
Излъчване A 62 69 69 70 66 66 64 61 76
B 59 66 66 67 63 63 61 58 73
C 54 61 61 62 58 58 56 53 68

Размери

  A B C D E F G ØH
  [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]
VCR-T/4-225 ATEX 535 500 248 520 270 540 290 9
VCR-T/4-250 ATEX 565 500 298 520 320 540 340 9
VCR-T/4-285 ATEX 645 600 298 620 320 640 3
