BUPE

Категория: Вентилационни боксове

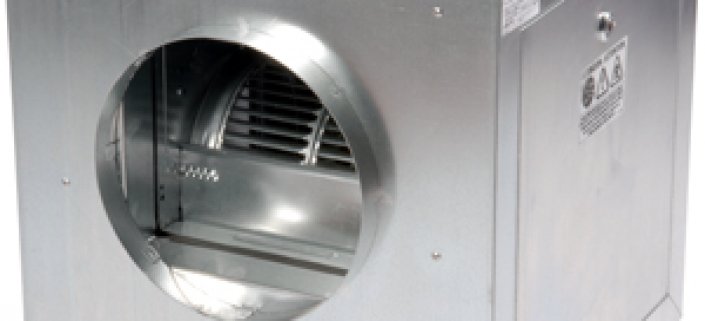

BUPE

  • Вентилационни боксове с двойнозасмукващи центробежни вентилатори

Приложение

  • Използват се за общообменни, смукателни и нагнетателни вентилационни системи. Не се използват за транспортиране на запрашен въздух

Конструкция

  • Изработени са от поцинкована стомана
  • Шумоизолация от вътрешната страна на бокса

Вентилатор/Импелер

  • Вграден двойнозасмукващ вентилатор (тип DA) с импелер, с обърнати напред лопатки, които са директно куплирани към двигателя
  • Конфигурацията е статично и динамично балансирана съгласно стандарта ISO 1940

Мотор

    • Монофазен, 230V, 50Hz
    • Трифазен, 400V, 50Hz
  • Клас на защита IP44, клас на изолация B
  • Вградена термична защита (с автоматично възстановяване при монофазните мотори)

Опции

  • Стандартно изпълнение - работна температура до 50°C

Примерна поръчка

  • BUPE 10/10 CM 550W 4p 3v



Пояснение:

BUPE 10/10 CM = вентилационен бокс

550W = мощност 550W

4p = 1400 оборота; 6p = 960 оборота

3v = трискоростен вентилатор (ако няма означение, вентилаторът е едноскоростен)

(Triff) = трифазен мотор

Размери

  ØDI [mm] ØDO [mm] A [mm] B [mm] C [mm] F [mm] I [mm] K [mm] Kg

BUPE 7/7

 250 250

455

 445 455 75 35 515 32

BUPE 9/9

 355 355

555

 515 535 95 35 585 43

BUPE 10/10

 400 400

595

 565 590 90 35 635 55

BUPE 12/9

 450 450

675

 620 640 55 35 690 72

BUPE 12/12

 450 450

675

 620 640 55 35 690 75

BUPE 15/15

560

560

950

 775 775 - 35 845 90

Технически данни

  Напрежение Мощност Ток Работна температура [°C] Шумово ниво - на 1 m
[V/50Hz] [W] [A] Мин. Макс. dB(A)
BUPE 7/7 CM 147W 4p 3v 230 147 2.3 -20 +60 56
BUPE 9/9 CM 373W 4p 3v 230 373 4.0 -20 +40 60
BUPE 9/9 CM 550W 4p 3v 230 550 5.1 -20 +40 64
BUPE 10/10 CM 550W 4p 3v 230 550 4.6 -20 +40 64
BUPE 10/10 CM 550W 4p 230 550 5.5 -20 +40 63
BUPE 12/9 CM 1100W 6p Triff 400 1100 3.6 -20 +40 66
BUPE 12/12 CM 1100W 6p Triff 400 1100 4.6 -20 +40 67
BUPE 15/15 RTC CM/AL 2200W 6p Triff 400 2200 7.2 -20 +40 67

Работни характеристики

Допълнения
