UPM

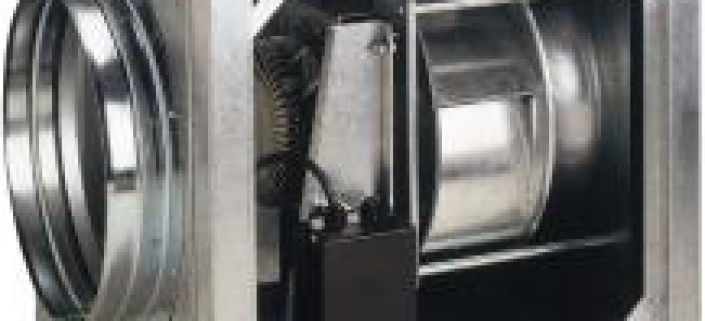

- Вентилационни боксове с центробежни вентилатори
Приложение
- Използват се за общообменни, смукателни и нагнетателни вентилационни системи на индустриални и офисни сгради
Конструкция
- Корпусът е изработен от стоманени профили и двойни панели с вътрешна звукоизолация
- Импелер с назад обърнати лопатки, директно куплиран към двигателя в съответствие с UNE-20113 и CEI-34-1
- Всички модели са с кръгли входящи и изходящи фланци съвместими със заводските стандарти за диаметър на въздуховоди
- Клас на изолация: F
- Клас на защита: IP55
- Захранване:
- монофазен, 230V, 50Hz
- трифазен, 400V, 50Hz
- Вградена термична защита
Проектна спецификация
- Вентилационен бокс с центробежен вентилатор с директно куплиран двигател, модел UPM
Примерна поръчка
- UPM/4-700-200
Пояснение:
UPM/4-700-200 = вентилатор
 |
Размери
| A | B | C | Ø D | E | |||||||
| [mm] | [mm] | [mm] | [mm] | [mm] | |||||||
| UPM/4-700/200 | 400 | 270 | 530 | 200 | 65 | ||||||
| UPM/4-1200/250 | 450 | 320 | 580 | 250 | 65 | ||||||
| UPM/4-1500/250 | 500 | 370 | 630 | 250 | 65 | ||||||
| UPM/4-2600/355 | 550 | 390 | 680 | 355 | 65 | ||||||
| UPM/4-3800/355 | 650 | 490 | 780 | 355 | 65 | ||||||
| UPM/4-5600/400 | 800 | 640 | 930 | 400 | 65 | ||||||
| A | B | C | E | L | M | Q | Ø Bi | Ø Ba | Fi | Fa | |
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | |
| UPM/4-560 | 860 | 860 | 860 | 55 | 970 | 940 | 1020 | 500 | 500 | 430 | 430 |
| UPM/6-560 | 860 | 860 | 860 | 55 | 970 | 940 | 1020 | 500 | 500 | 430 | 430 |
| UPM/6-630 | 920 | 920 | 920 | 55 | 1030 | 1000 | 1080 | 630 | 630 | 460 | 460 |
| UPM/6-710 | 980 | 980 | 980 | 55 | 1090 | 1060 | 1140 | 630 | 630 | 490 | 490 |
| UPM/6-800 | 1037 | 1037 | 1037 | 55 | 1147 | 1117 | 1197 | 710 | 710 | 518,5 | 518,5 |
Работни характеристики
 |
Работни характеристики
 |
